La turbine peut-être connecter directement aux batteries ou à un régulateur MPPT suivant les cas : me contacter.

La production d’énergie est assurée par un générateur type alternateur PMA à haut rendement. Il délivre une tension et un courant triphasé qui est ensuite redressé en tension et courant continu via le pont redresseur.

Peut être couplé à une installation solaire et/ou éolienne.

Diversion de charge :

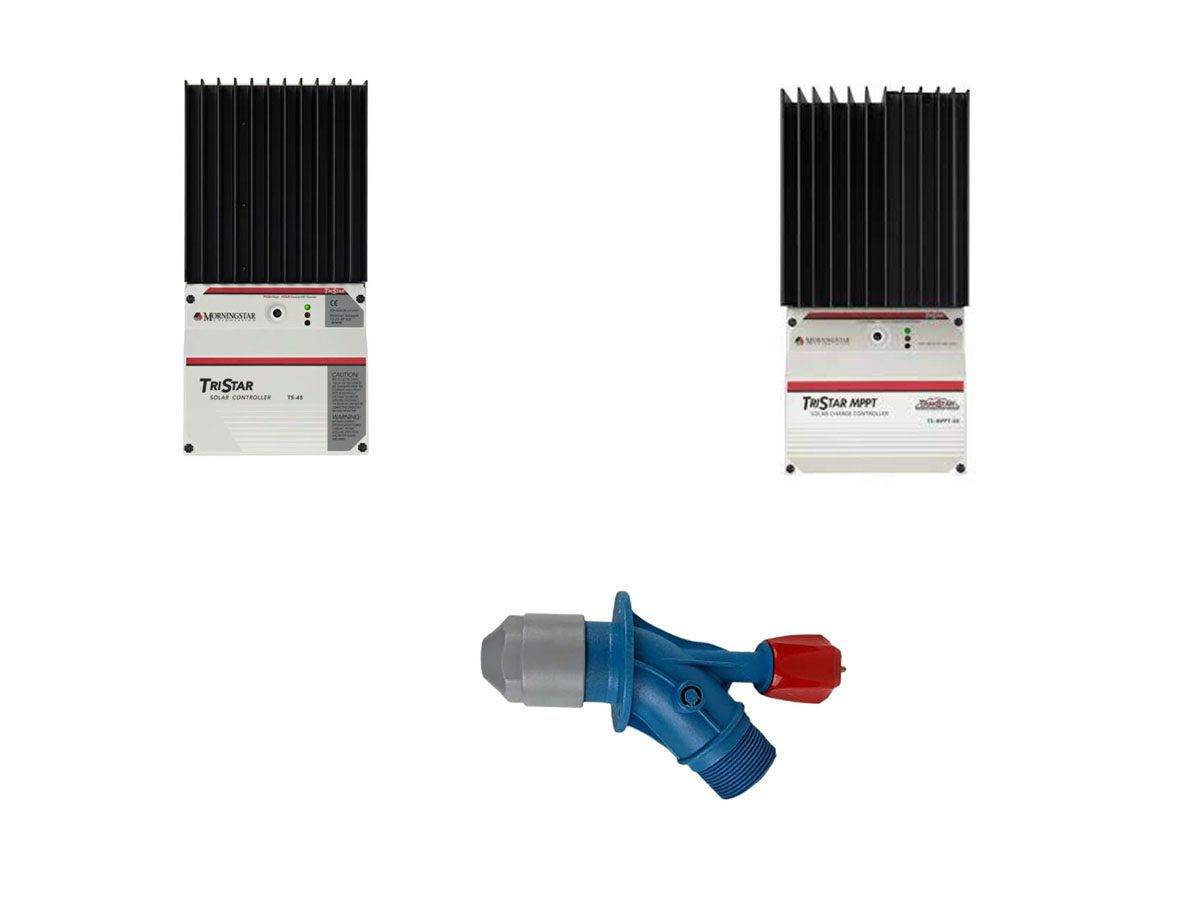

– Les batteries sont protégées de la surcharge par le contrôleur de diversion de charge TS45 type PWM lui même connecté à des résistances de diversion et produisent de la chaleur.

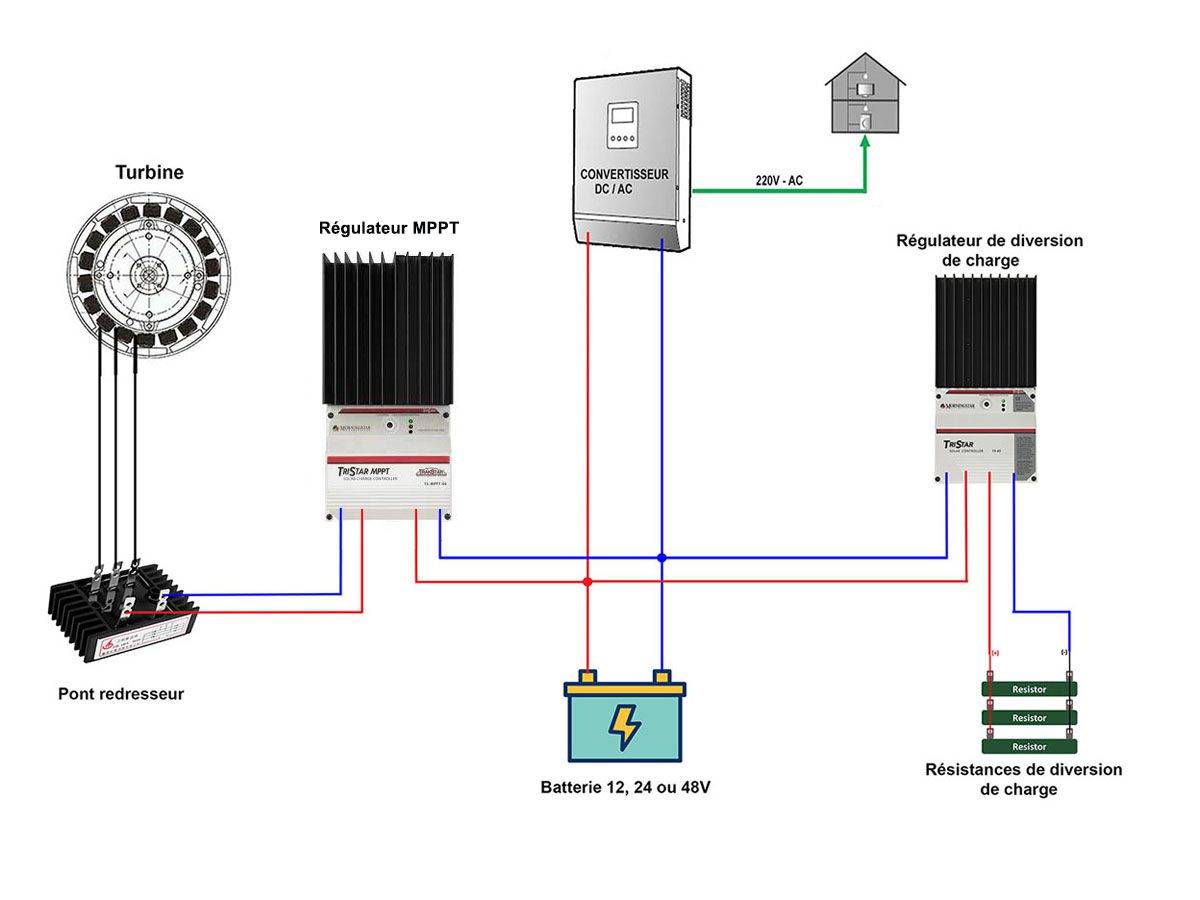

voir schéma de principe.
La production d’eau chaude sanitaire est possible avec une résistance adaptée et un contacteur pour permuter sur les résistances lorsque le chauffe eau a atteint sa température : me contacter.
NB: comme les éoliennes, tous les montages de turbine hydroélectrique connectés à un parc de batterie nécessitent un contrôleur de diversion de charge car la turbine tourne 24/24h.

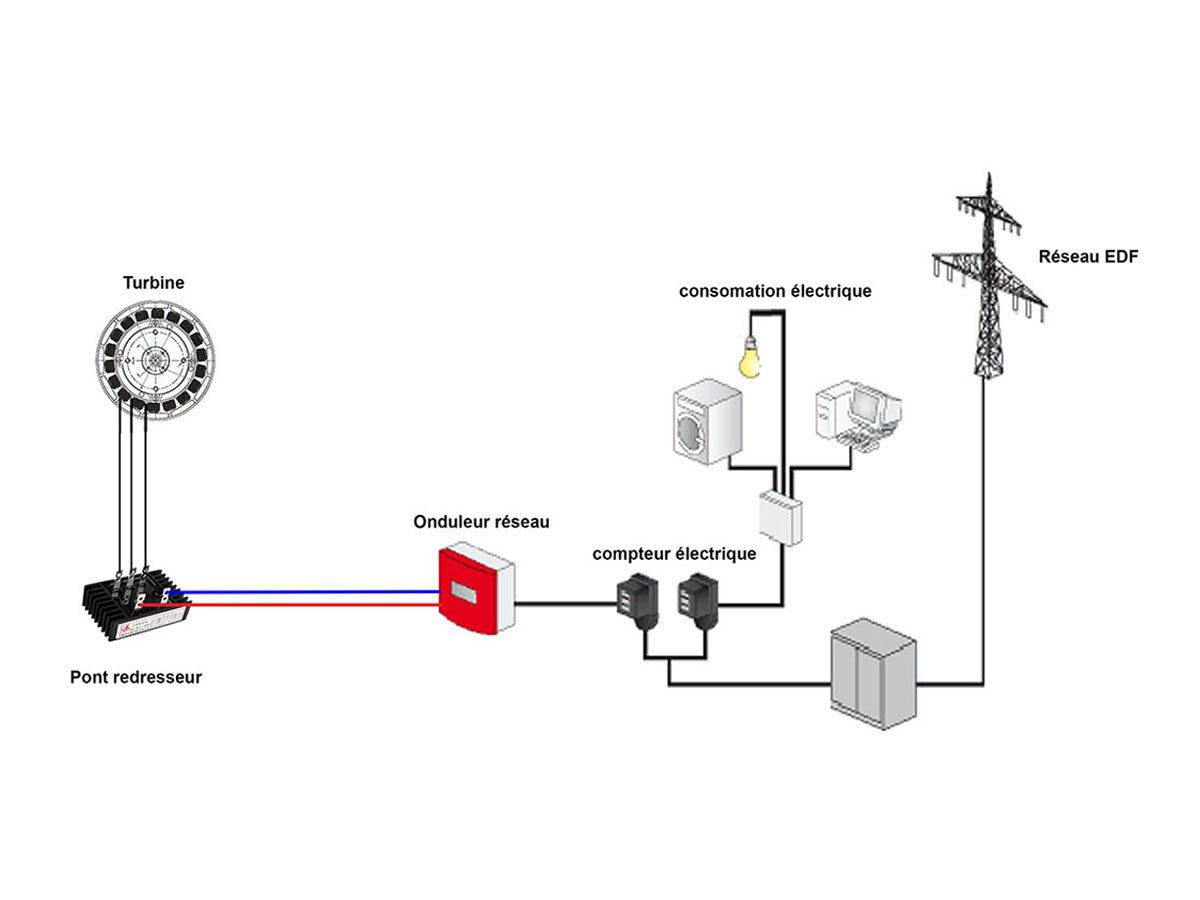

– Vous pouvez également connecter la turbine directement sur un onduleur réseau (sans parc de batterie), voir schéma de principe. La condition est d’être connecté au réseau EDF.
L’onduleur réseau doit permettre une tension d’entrée en circuit ouvert de 150V ou 250V suivant les cas.
C’est le réseau EDF qui assure ici le rôle de diversion de charge et délestage. Il permet d’absorber le surplus de production de la turbine et fournit le complément de puissance de votre consommation.
Exemple d’onduleur : Growatt 1.5kW – MIC 1500TL-X. Solution de stockage virtuel afin d’utiliser le surplus d’énergie de la turbine : Urban Solar.

Recommandation d’installation :

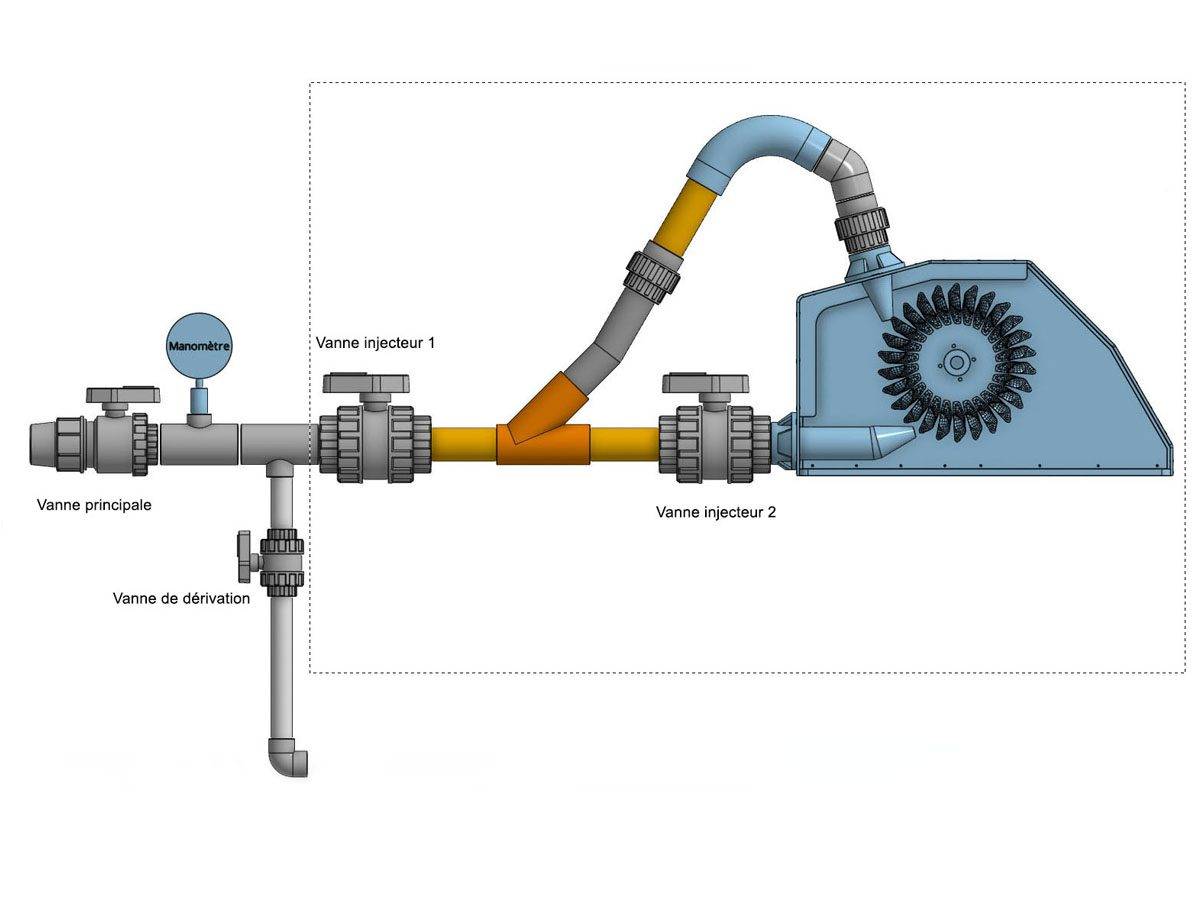

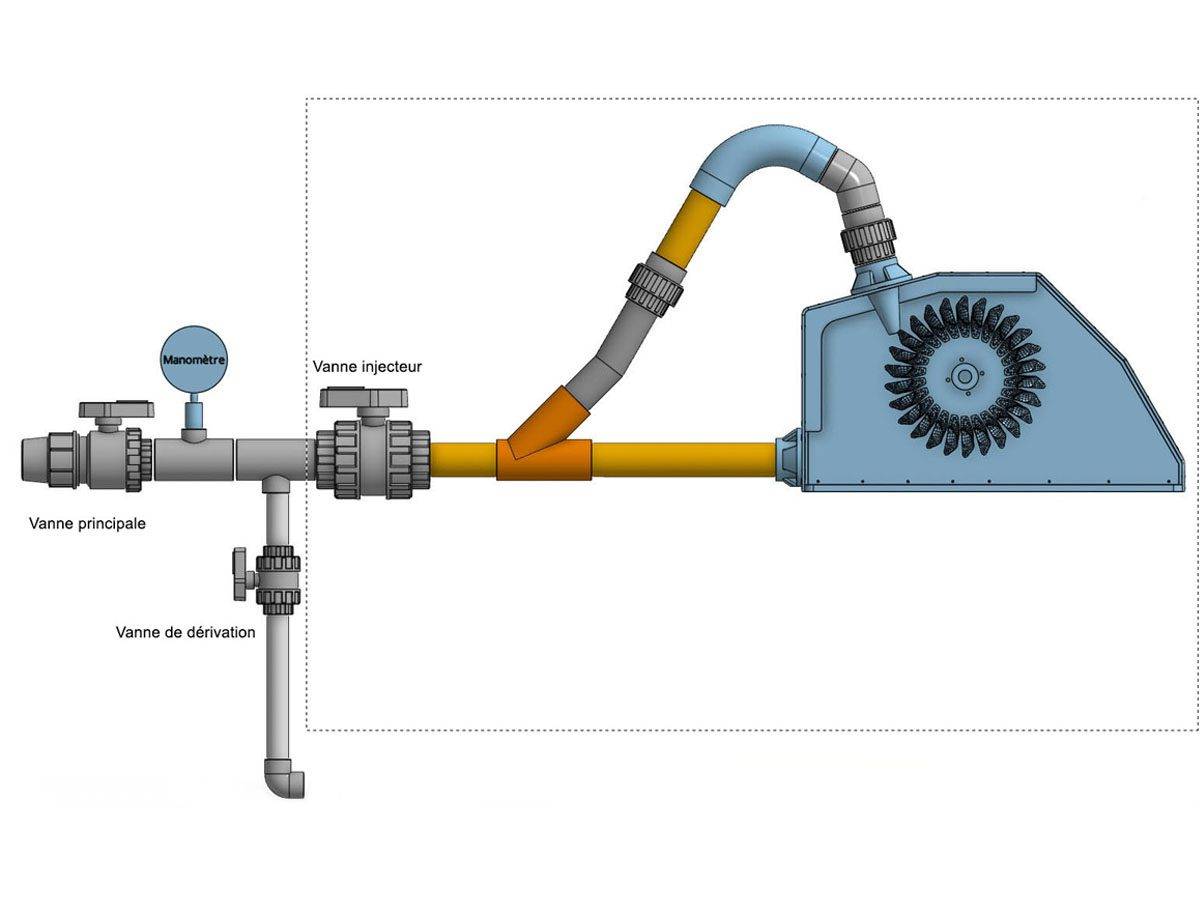

Une vanne d’arrêt primaire sur la conduite principale.
Un manomètre placé entre la vanne d’arrêt primaire et secondaire. La vanne secondaire étant la vanne qui commande un injecteur.

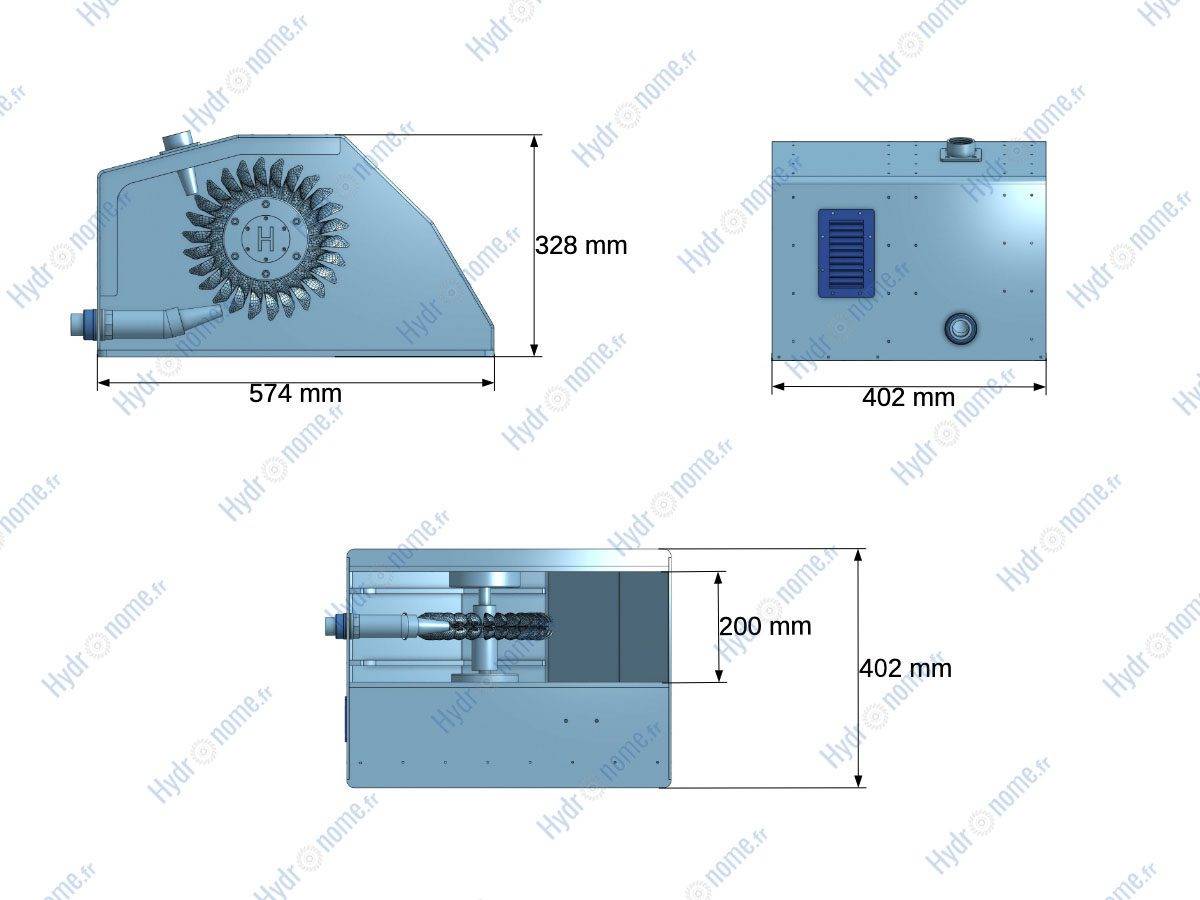

La turbine doit être placé à un minimum de 50 cm du sol pour permettre l’évacuation de l’eau. Poids de la turbine : 22kg.

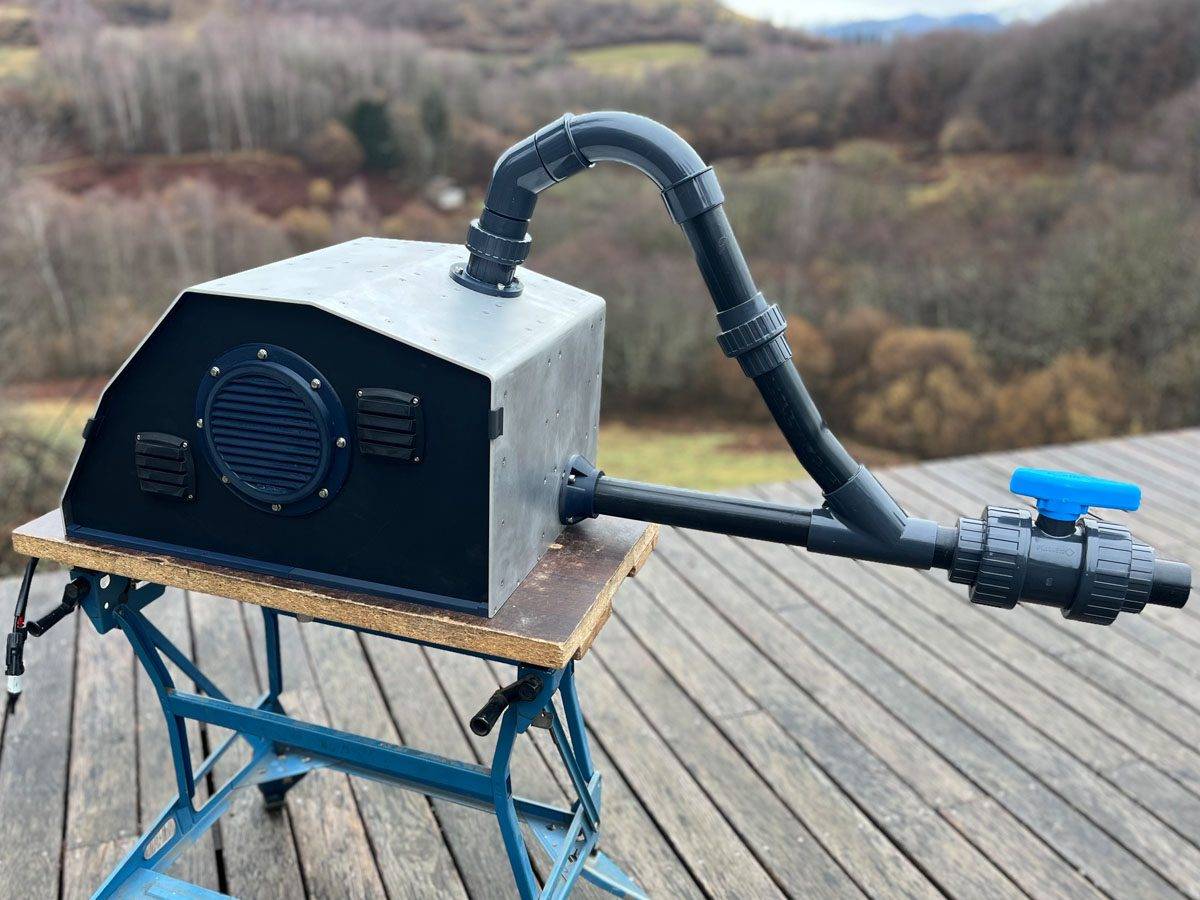

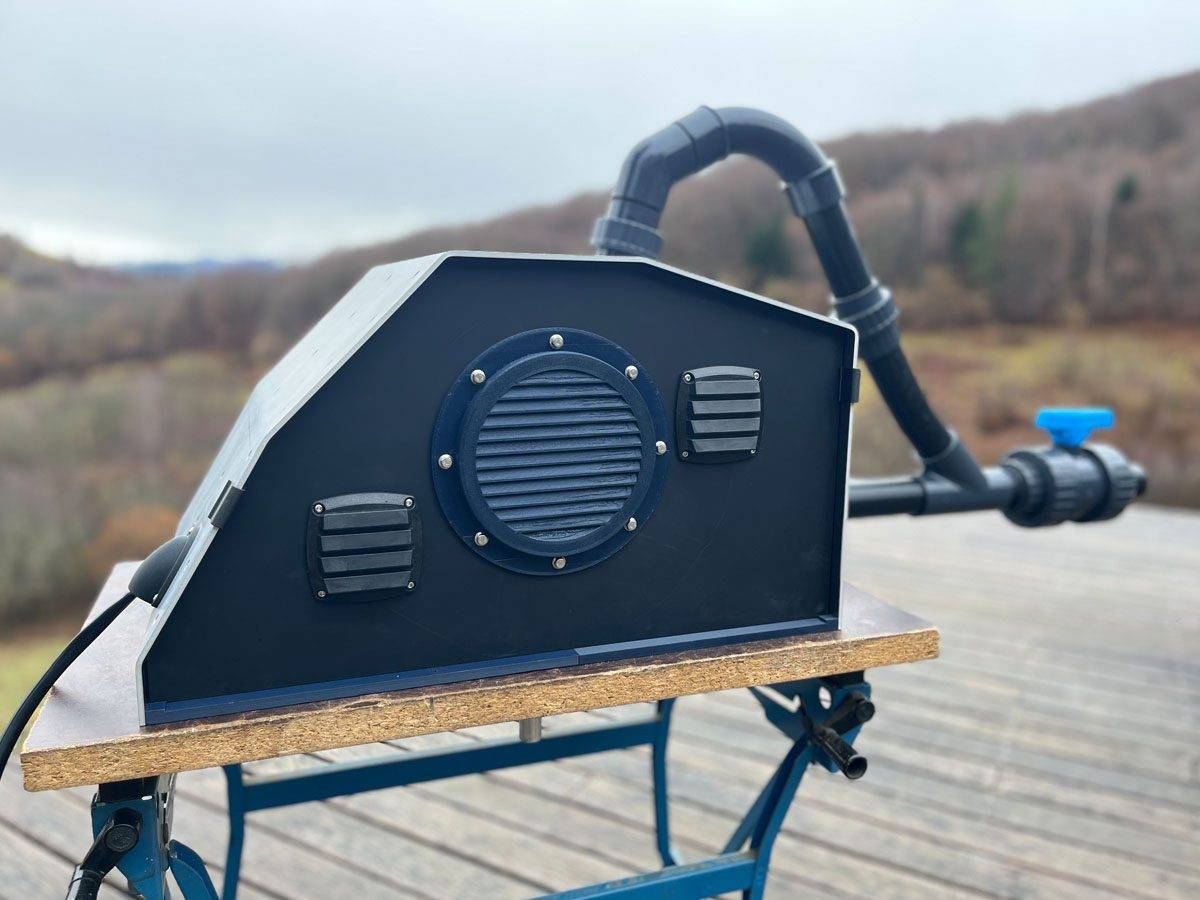

La turbine est conçu pour un usage en extérieur : pas besoin d’abris supplémentaire.
Le câble de liaison pour le transport du courant doit être de 16mm2 ou 10mm2 de section selon la distance et la puissance. Un 6mm2 est possible dans certains cas : me contacter.
Me contacter pour des conseils de dimensionnement et d’achat de conduite, trés important pour limiter les pertes de charge.
L’utilisation d’un injecteur variable doit être conditionné par une bonne filtration sur le captage, sans quoi des petits grains de sable se coincent régulièrement et une usure prématuré apparaît.

Entretien :

Nettoyage des filtres à air 1 à 2 fois par an (démontage sans outils, lavable à l’eau claire)
Augets de la roue Pelton : perte de rendement au bout de 3 ans si filtrage grossier, plus de 5 ans si filtrage fin.
Roulements et joints spi sans entretien : durée de vie minimum 4 ans.

Exemple de production/rendement:

Chute d’eau de 50m, diamètre de conduite intérieur 40mm sur 150m, débit 1l/s : puissance 416W, sur 24h 9984 Wh
Chute d’eau de 30m, diamètre de conduite intérieur 80mm sur 150m, débit 4l/s : puissance 1016W, sur 24h 24384 Wh
Chute d’eau de 80m, diamètre de conduite intérieur 70mm sur 250m, débit 2l/s : puissance 1393W, sur 24h 33432 Wh
